障电弧探测器概述
许多严重的火灾事故是由于线路中低于额定电流或预期短路电流的故障电弧引起的，这些危险的电弧可能发生在设计不合理或老化的供电线路上、电器插头以及家用电器的电源线、内部线束或零部件绝缘上。当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到故障电弧或者无法迅速动作切断电源，极易引发火灾。

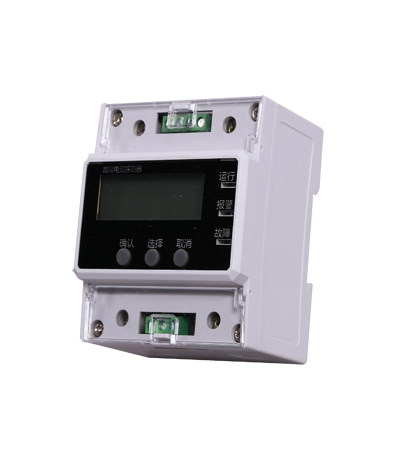

本产品为故障电弧探测器，是一种独立式的故障电弧火灾探测器，具有体积小、功能多、可靠性强、安装方便等特点。产品遵循国标GB14287.4-2014，该产品可以对接入线路中的故障电弧(包括故障并联电弧、故障串联电弧)进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮黄色故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。
功能特点
电弧故障检测装置，采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法，实现时域和频域同时定位。作为高智能化的节点智能化产品具备:数百兆高采集速度，模糊识别算法，数据自学习功能、EMC高可靠性设计;
精准判断每一相线上的正常电弧和故障电弧;
标准通讯接口，可与监控设备通讯，实现远程监控:
装置自身报警的同时也向监控设备发出报警信号;
将故障位置信息传送至监控设备，定位故障的区域。
技术参数
项目 | 指标 | |
工作电源 | 范围 | 85～265VAC或100～300VDC |
功耗 | <=3W | |
额定电流 | <=63A | |
监控报警 | 电弧 | |
漏电 | 1路，报警范围：300-1000mA，响应时间：<0.1s | |
温度 | 1路，报警范围：45-140 ℃ | |
电流 | 过载（105%～150%） | |
电压 | 过压（105%～150%）、欠压（60%～95%）、缺相（0～10%） | |
电参量 | 电压、电流精度0.2级，功率、电度精度：1s | |
报警输出 | 1路输出，触电容量AC220V/1A，DC30V/1A | |
分合闸功能 | 可以对最大90A的电流实现远程分闸与合闸 | |
显示 | LCD液晶显示 | |
通信 | RS485 | Modbus-RTU协议，波特率2400，4800，9600可选 |
NB | ||
环境 | 环境温度：－10℃～＋55℃，相对湿度：5％～95%，无凝露，海拔高度：不超过2000m | |
安装及尺寸 | 35mm标准导轨安装，尺寸：76*89*74mm | |
