1、慨述
许多严重的火灾事故是由于线路中低于额定电流或预期短路电流的故障电弧引起的，这些危险的电弧可能发生在设计不合理或老化的供电线路上、电器插头以及家用电器的电源线、内部线束或零部件绝缘上。当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到故障电弧或者无法迅速动作切断电源，极易引发火灾。

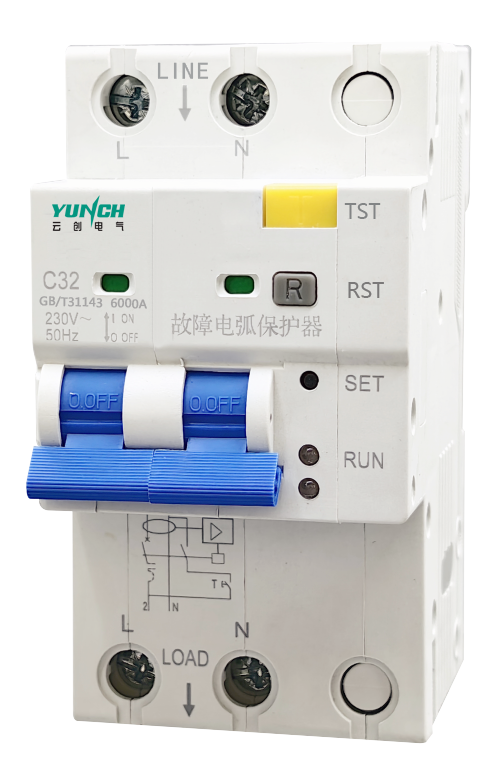

1.1产品特点及用途
本产品为故障电弧保护器，是一种一体式的故障电弧火灾探测保护器，具有体积小、功能多、可靠性强、安装方便等特点。产品遵循国标GB14287.4-2014，该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的断电控制，点亮黄色故障灯，输出脱扣信息至分励脱扣器。以实现预警火灾发生的目的。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。
1.2产品功能
基本功能：可以精准判断每一相线上的正常电弧和故障电弧。检测到故障电弧时，发出动作信号到分励脱扣器，分励脱扣器切断电源。保证线路和用电设备的安全。
测试功能：可通过测试功能按键进行设备自检。。
指示功能：切断故障电弧
避免由于异常电弧导致火灾
避免由于长期过压导致的电气设备火灾
切断回路及正面断开指示
YC-IARC与断路器或RCBO串联使用，用于保护L-N或L-L回路。
1.3技术参数
| 项 目 | 指 标 |
| 型 号 | YC-IARC |
| 工作电源 | 额定电压 AC230V |
| 额定频率 | 50Hz |
| 监控报警 | 故障电弧报警AC63A以下的负载 |
| 电 压 | 额定值 AC230V， |
| 电 流 | 额定值AC63A及以下, |
| 外形尺寸 | 1P :36*104*75 2P:54*104*75 3P+N :72*104*75 4P:90*104*75 |
| 安装方式 | 35mm导轨式安装 |
| RUN指示灯 | 正常运行，该指示灯闪烁 |
| SET | 设置按键 |
| 分断能力 | 额定短路分断能力icn(KA)：4.5 |
| 防护等级 | I P20 |
| 接线能力 | 1～25 mm2 |
| 脱口特性 | C, D |
| 静电放电抗干 | 空气放电＞8；接触放电＞6 |
| 脉冲群抗干扰 | 4KA |
| 浪涌冲击干扰 | 4KA |
| 使用环境温度 | -23～+55℃ |
| 抗湿热性 | 2类 |
| 安装类型 | M级 |
| 海 拔 | 2000m |
| 安装环境 | 无显著振动和冲击的地方 |
2、安装
2.1安装前的检查
为保证故障电弧保护器处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。
2.2安装方式
标准35mm导轨安, 安装入导轨时，上端在里侧先装入导轨，然后向下用力，将下端两卡扣卡入导轨。
