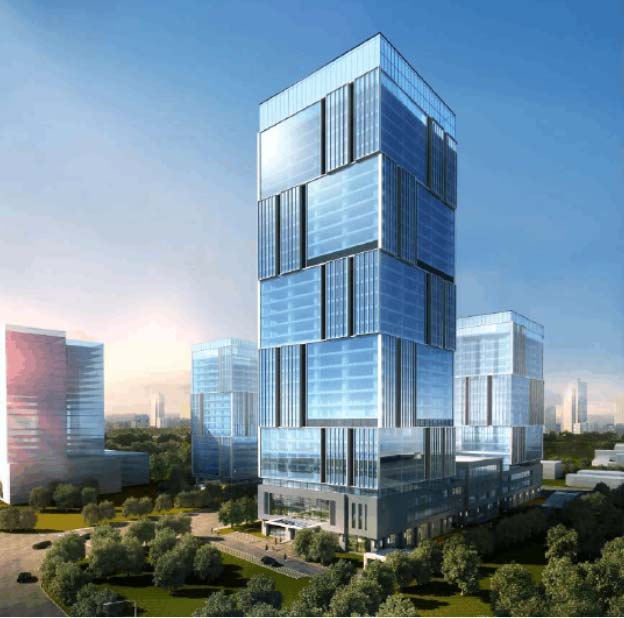

大厦AB座位于济南市高新区，建筑面积110304.63㎡， A座地上33层，高度为127.52米，A座地上49144.63平方米，主要用途为办公商业。

1.智能照明系统建设的目的和意义

（1）    良好的节能效果带来可观的经济效益

采用智能照明控制系统的主要目的是节约能源，智能照明控制系统借助各种不同的预设置控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理。此外，智能照明控制系统中对荧光灯等进行调光控制，由于荧光灯采用了有源滤波技术的可调光电子镇流器，降低了谐波的含量，提高了功率因数，降低了低压无功损耗。

（2）    改善工作、生活环境，提高工作效率、提升生活档次

良好的工作环境是提高工作效率的一个必要条件。良好的设计，合理地选用光源、灯具及优良的照明控制系统，都能提高照明质量。

智能照控制系统以调光模块控制面板代替传统的平开关控制灯具，可以有效地控制各房间内整体的照度值，从而提高照度均匀性。同时，这种控制方式内所采用的电气元件也解决了频闪效应，不会使人产生不舒适、头昏脑胀、眼睛疲劳的感觉。

（3）    实现多种照明效果

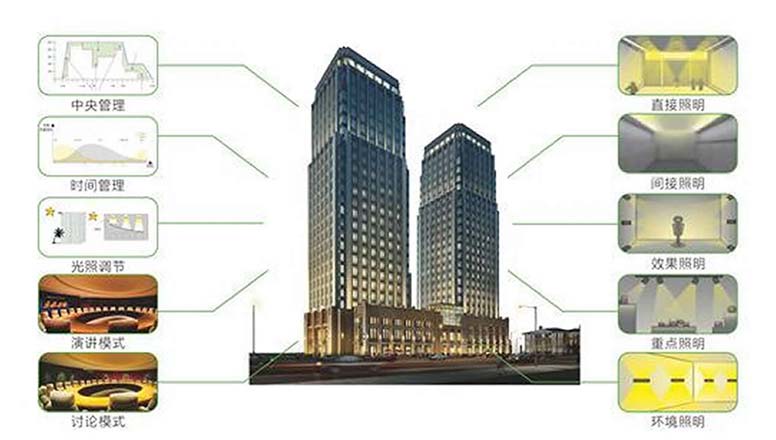

多种照明控制方式，可以使同一建筑物具备多种艺术效果，为建筑增色不少。现代建筑物中，照明不单纯地为满足人们视觉上的明暗效果，更应具备多种的控制方案，使建筑物更加生动，艺术性更强，给人丰富的视觉效果和美感。以某工程为例，建筑物内的展厅、报告厅、会议室等，如果配以智能照明控制系统，按其不同时间、不同用途、不同的效果，采用相应的预设置场景进行控制，可以达到丰富的艺术效果。

（4）    提高管理效率减少维护成本

管理人员可以通过电脑、手机、平板（加无线附件）等多种控制方式对各种用电设备进行远程控制或现场控制，还能通过系统联动功能对照明系统进行科学、合理的自动控制。譬如，利用与光感设备、定时器、移动感应器、红外人体感应器等联动控制，使照明实现全自动控制，并可通过电力监测技术来诊断线路的开关状态及故障地点，大大减少了管理人员及维修人员的工作量，且能避免管理过程中的误操作带来极大的经济损失。

2.设计依据

本方案严格按照以下依据设计：

l  《建筑智能化系统工程设计管理暂行规定》(建设部1997-290)

l  《民用建筑电气设计规范》(JCJ/T16-92)

l  《智能建筑设计标准》(DBJ-08-47-95)

l  《电气装置工程施工及验收规范》(GBJ232-82)

l  《智能建筑设计标准》(GB／T 50314—2006)

l  《民用建筑电气设计规范》（JGJ/T16）

l  《低压配电设计规范》（GB 50054）

l  《电气装置安装工程施工及验收规范》（GBJ/232）

l  《智能建筑设计标准》GB/T50314-2000

l  通过对本项目图纸、控制需求及行业标准进行深入理解与深化设计而制定

l  根据项目本身所具备的条件，同时结合各方设计单位提供的功能需求、项目图纸及设计建议。经过认真的解读和分析后设计了本套智能灯光控制系统方案。

3.智能照明系统简介

3.1系统概述

云创智能控制系统采用CAN总线技术，结合网络技术与电力监测技术，进行强、弱电完全分离，具备形象化的友好操作界面，具备“在线监视、多方联动、远程遥控”功能，照明系统具有远程控制、就地面板控制、控制屏控制、平板电脑控制、手机控制（加无线设备）、电脑控制等多种方式，并包含本地控制跟远程控制两种方式。

3.2系统特点

（1）    CAN总线技术

云创智能照明控制系统，采用国际通用的CAN总线通信技术。CAN总线已被ISO国际标准化组织认证，技术已经非常成熟，特别适用于分布式测控系统之间的数通讯。

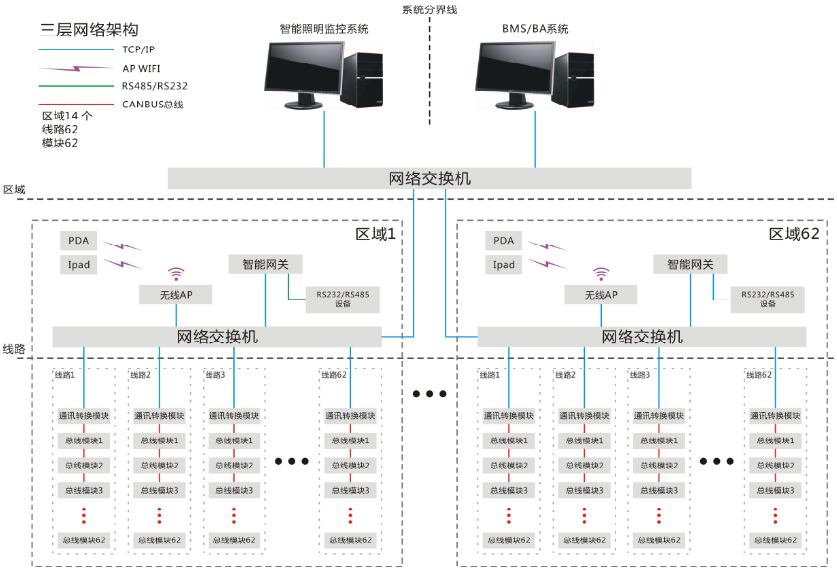

智能照明系统主要由三层结构组成，即“区域”层——“线路”层——“设备”层。整个系统最多支持32个区域，每个区域最多可支持512个设备，因此，系统最多可支持近16000个不同类型的模块或面板。

（1）    多主竞争式总线结构

CAN总线采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。CAN总线上任意节点可在任意时刻主动地向网络上其它节点发送信息而不分主次，因此可在各节点之间实现自由通信，方便地构成多机备份系统。

（2）    非破坏性总线仲裁技术

CAN-BUS采用非破坏性总线仲裁技术。当多个节点同时向总线发送信息时，优先级较低的节点主动地退出发送，而优先级较高的节点可不受影响地继续传输数据，从而大大节省了总线冲突仲裁时间。

因此在智能照明控制设备较多的大型总线网络里，CAN-BUS即使在网络负载很重的情况下也不会出现网络堵塞、瘫痪的情况。

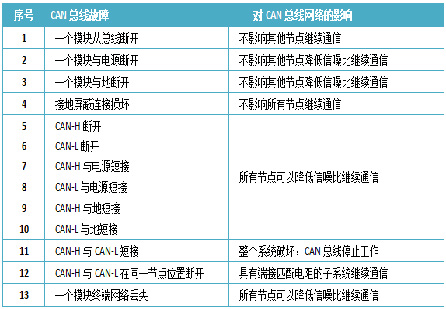

（3）    总线抗干扰技术

CAN的每帧信息都有CRC校验及其他检错措施，而非介质访问控制方式，保证了数据出错率极低。是专门为工业级现场控制领域开发的实时性总线形式，并获得ISO确认，采用双线串型通信方式，检错能力强，其产品的强度、温度、湿度、振动、干扰、辐射等环境参数均满足各种类型的现场需要。

在大型建筑的应用中，设备独立性极其重要，是建筑内照明正常使用的重要保障。智能照明系统作为建筑照明的控制核心，必须具备完善的、可靠的独立运行能力，不能因为某个区域或者某个设备故障而影响系统工作。保证系统随时保持着正常的工作或待机状态。

CAN总线卓越的特性、极高的可靠性和独特的设计，特别适合工业过程监控设备的互连，因此，越来越受到业内的重视，并已公认为最有前途的现场总线之一。

4.系统原理

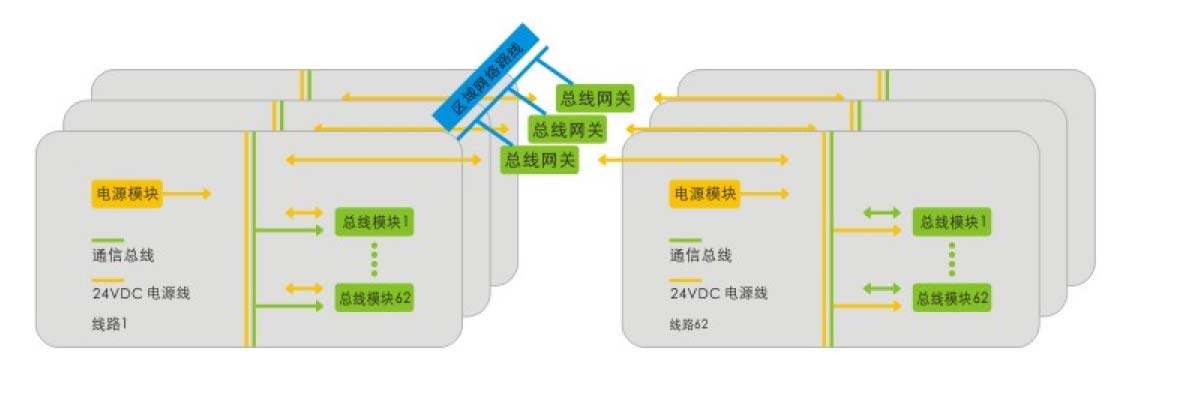

系统中每个模块和每个面板作为总线中的一个节点，节点之间通过手拉手方式相连。

智能照明控制模块安装在原有的强电箱内，不需要单独的箱体。所有模块均采用35MM导轨安装方式，易于检修和更换。

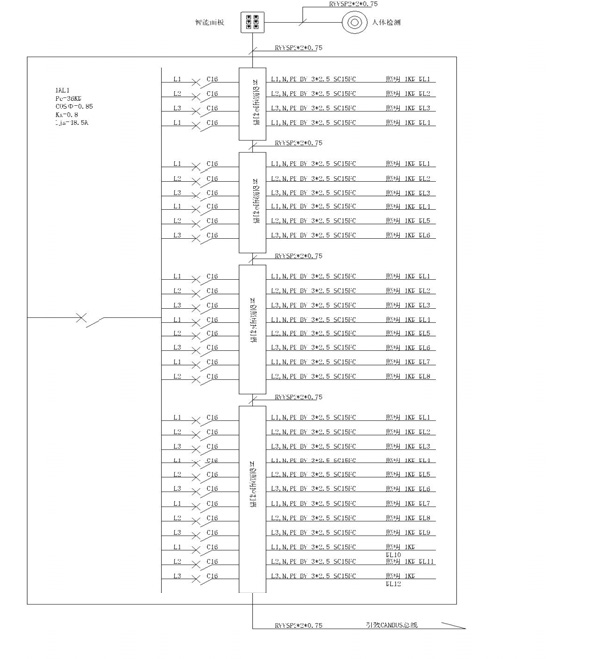

 配电箱安装在电井内，以配电箱为单位，将配电箱与现场智能面板进行手拉手相连，实现系统联网。

5.系统功能

（1）    远程控制、集中控制

通过中控电脑菜单化的操作界面，可以控制系统中任一回路灯光的开与关，并可实时监测任一回路灯光的开关状态。可 “一键式”控制所在区域所有灯光的开关，逻辑编程、设置灯光开关时间和效果。

对灯光需要较有规律的区域，可以实行灯光定时自动控制，并具备天文时钟功能，可根据项目所在地的经纬度自行校队日出日落时间，可有效区分工作时间与休息时间，实现定时控制，这样可减轻管理人员工作量，且可避免忘开/关。依人流多少时段性的特征，通过智能人体感应探测器、调光模块还可以自动调节灯光明暗，轻松达到节能

系统具备强大的场景功能。通过预先设置灯光场景模式，

（2）    调光控制

对于某些特定场合，需要对灯光的明亮进行控制，如会议室、宴会厅或大型展览区域等，采用云创调光系列模块，可对不同种类的灯具实现无极平滑调光，包括白炽灯、LED灯、荧光灯、卤素灯等。

与人体感应设备联动，做到人来灯开，人走灯灭；可解决早晚以及局部需要带来的矛盾；

与照度感应设备联动，启用区域定时控制、集中定时控制体现科技化、智能化建筑风范，有效节约能源。

与消防联动，可以在紧要时候瞬时开/关灯具

智能照明系统，强电都走天花板与墙体，用24V的弱电墙面开关或触摸屏开关控制强电。人体所接触到的是安全弱电。对人员安全防护。

（3）    可扩展性功能

智能照明控制系统具有多种数据接口，为其与其他各个系统的对接，或引入做好了充分的预留空间。

（4）    物联网平台综合管理

系统接入智能测控物联网运营平台，使用者以帐号式管理方式，通过定制的用户界面，进行远程监测与管理。

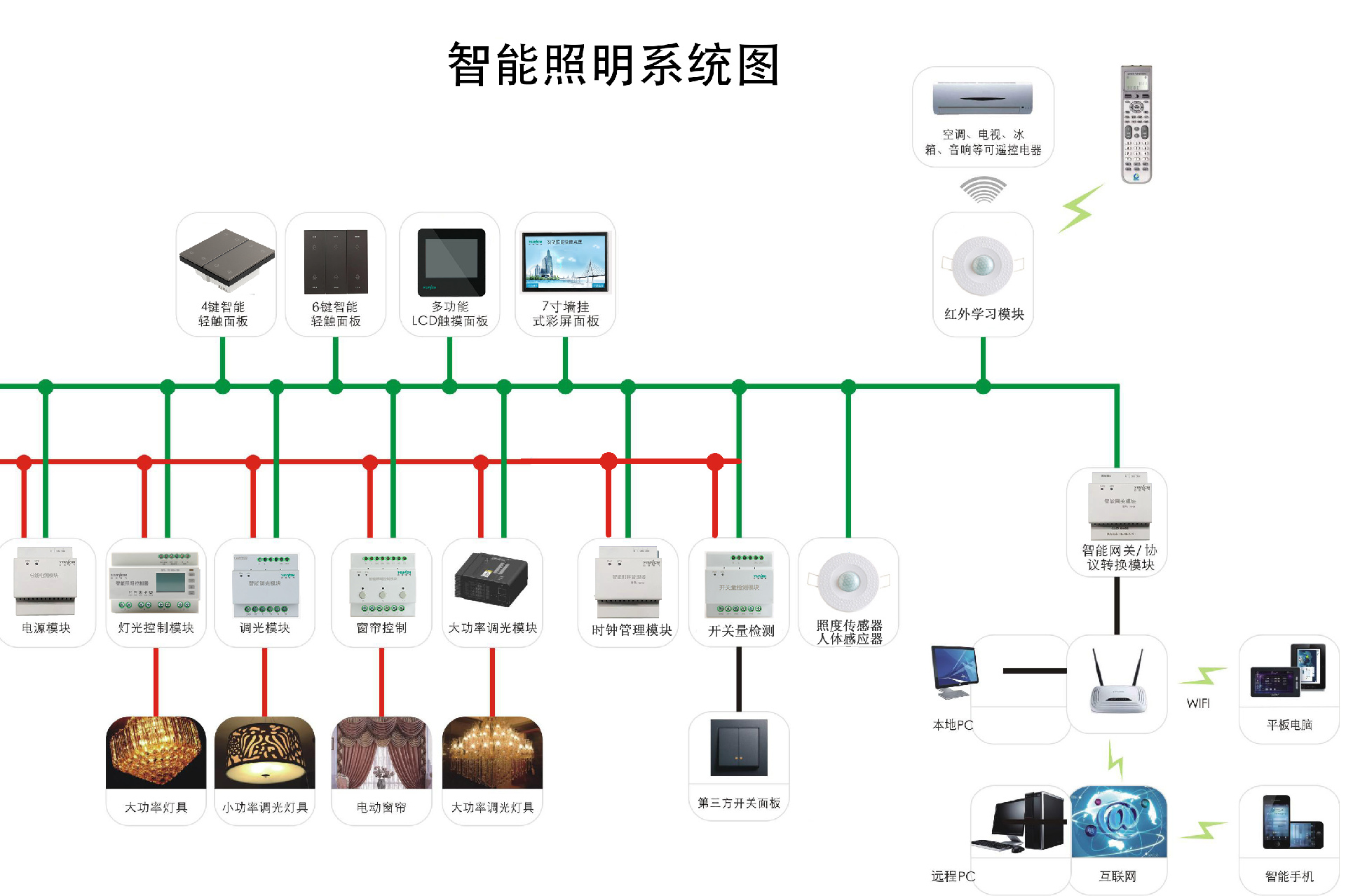

6.系统拓扑结构

系统采用CANbus通讯方式，设计为现场总线连接方式，即是手拉手接线方式组网非常方便，总线方式实现“即插即用”的便利条件。

布线采用RVSP 4*0.75线将其元件拉手手连成一个网络。为了保证系统通讯的可靠，布线时CANbus总线尽量不与强电缆共用同一线槽，应将CANbus总线单独穿钢管或PVC管敷设，并与电力电缆的水平距离至少大于300mm。

CANbus总线可以由多个子网络组成，每个子网络必须满足以下条件：

（1）    同一总线中最多允许挂接512个设备

（2）    总线始端到末端长度不要超过1000米，若项目条件不允许，则需增加耦合设备，或划分多个总线。

7.系统设计说明

根据大厦AB座的使用特性，以及结合设计院设计图纸要求，经过我们技术部门综合考虑，对大厦做出如下细化设计。

7.1系统功能定位

7.2系统设计理念

7.3具体应用设计

（1）    楼内房间控制

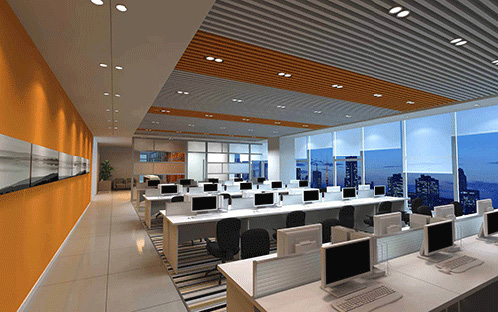

在楼内房间办公区，采用单线路控制模式。通过智能可编程触摸面板和智能照明控制器对回路上的灯具进行操作控制。

整个办公区分成若干独立照明区域，采用可编程面板根据需要开启相应区域的照明。满足加班等特殊照明需要。实现在出入口开启或关闭整个办公区所有的灯具。

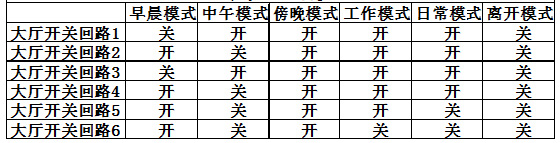

根据各个区域各种功能特点和不同的时间段，可预设多种照明场景，由智能照明控制器自动运行；同时，工作人员也可通过软件自行编程，能方便地选择或修改照明场景。

  我们在每个房间安装一台6路智能照明控制器和一台7键可编程触摸面板，7键可编程触摸面板前4键分别控制控制器的每一路，其余3键根据需求单独设置情景模式。

（1）    公共区域照明控制

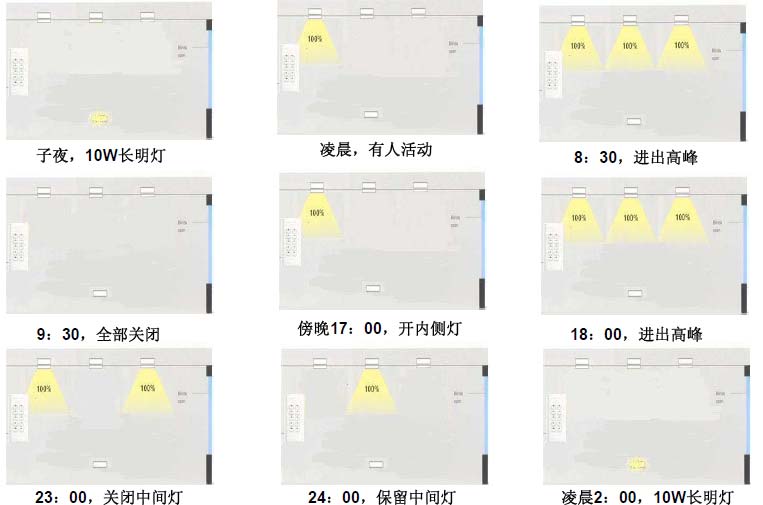

电梯厅、走廊、接待区等公共区域采用自动感应控制和手动控制方式，正常工作时间全开，非工作时间改为自动照明，即通过人体感应探测器进行调节，人来灯亮，人走后10秒灯灭，节假日无人时可以只亮局部照明。各入口处都有手动控制开关，便于现场手动控制。

1、在公共区域控制配电箱内安装智能照明控制器，分别控制电梯厅、走廊、以及接待区等特殊区域。

2、电梯厅，在电梯厅的西南角和东北对角位置安装两台人体感应探测器，通过智能照明控制器配合时间管理实现人来灯亮，无人灯灭的节能效果。并且给来访者或员工以人性化的照明感受。

3、走廊，采用定时控制和面板控制，分时段进行定时，分线路开启，白天把人体感应器禁用，晚上系统自动开启感应器，实现人来灯亮人走延时关灯的节能效果。特殊区域单独设置，做到分区控制。

4、大厅接待区（控制室），配置电脑界面控制。起到楼层分管照明的目的，有效的在楼宇整体运作下，对本楼层的照明实现单独控制。以满足实际场合的需求。

  通过我们智能照明系统控制，能有效起到智能、节能的目的，符合碳中和碳达峰的国家正策，节能测算如下：早晨上班前一小时可定时开启走廊1/2灯具，给清洁人员做清洁照明；工作时间开启走廊全部照明；深夜休息时间通过红外仅开启1/3灯具，做基本照明。

根据图纸我们在每个楼层的公共区域照明的控制回路近4路，每路按2KW计，每小时的用电量为8度。利用设计的1/3模式,（上班前模式只开1/3灯具一小时）与（下班后模式只开1/3灯具一小时）节约电能为8*2*2/3即10度.大厦AB座总共有57层,这样大厦每天节电为570度。按商品用电电费1元计，每年节约超过20万元RMB。而此仅仅为公共区域设置的模式其中一项而已，其他各种节能模式，如巡更模式、值班模式等等可营造出节能价值更为惊人。此处不予逐项推算。
